串口/DB9/RS232 接口定义

2017-06-2508:49:59 评论 7,106 views

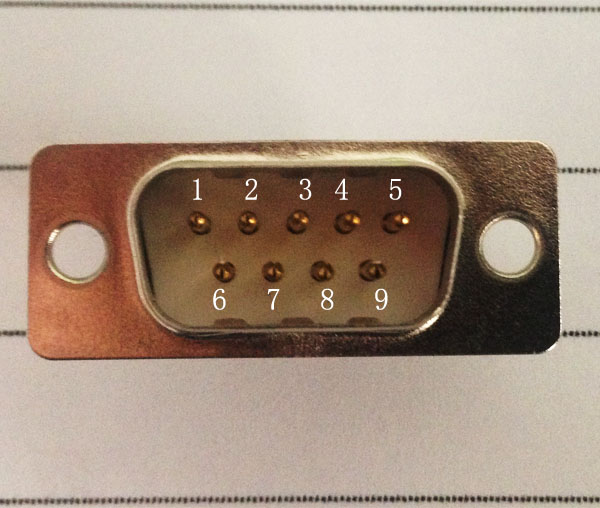

公头(9针)及定义顺序:

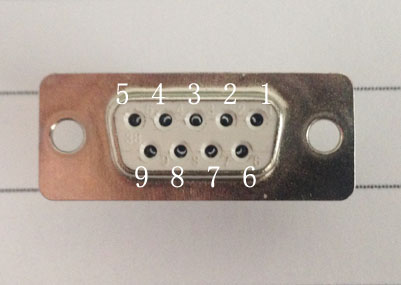

母头(9孔)及定义顺序:

其中各引脚定义顺序:
1 载波检测(DCD)
2 接收数据(RXD)
3 发送数据(TXD)
4 数据终端准备好(DTR)
5 信号地线(SG)
6 数据准备好(DSR)
7 请求发送(RTS)
8 清除发送(CTS)
9 振铃指示(RI)

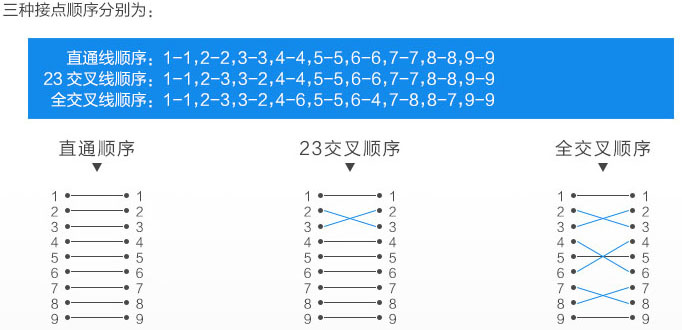

目前从淘宝卖家信息中可知,商家有三种接线方式的串口提供给我们:

如果不使用流控制,我们一般常用的是第2种“23交叉顺序”的简化版本:23交叉,5直连(其中:其它线不焊接):



如果使用流控制,我们一般使用第3种“全交叉顺序”的简化版本(其中:1-1和9-9可以不焊接):





注意:

1、如果购买串口线,需要注意以上3中接线方式并说明自己需要的接线方式;
2、如果不确定已购买的串口线接线方式,可以使用万用表的Ω欧姆档(导通时电阻为0)或蜂鸣档(导通时蜂鸣)测试;
3、因为串口线两端的端子公头和母头可以自定义,也需要向商家说明自己需要的两头分别是什么样的头;
